Як вибрати та підібрати електромагнітний імпульсний клапан для рукавного фільтра?

У сфері контролю промислового пилу система видалення золи рукавного фільтра безпосередньо визначає ефективність і стабільність роботи обладнання. Вибір і конфігурація електромагнітних імпульсних клапанів є основними приводами системи видалення золи. Неправильний вибір може не тільки призвести до збільшення опору в пилозбірнику та зменшення об’єму повітря для обробки, але навіть може призвести до несправності обладнання. Таким чином, науковий і розумний вибір і конфігурація електромагнітних імпульсних клапанів є ключем до забезпечення ефективної роботи системи видалення пилу.

I. Поясніть основні принципи вибору імпульсних клапанів

Розробник рукавного фільтра є органом, який приймає рішення щодо вибору електромагнітних імпульсних клапанів.

Важливим заходом для забезпечення нормальної роботи рукавного імпульсного фільтра є видалення золи.Імпульсний клапан забезпечує джерело повітря, тоді як транспортування та розподіл труби для нагнітання та характеристики відгуку фільтруючого мішка разом визначають кінцевий ефект. Потужність обдування та об’єм повітря імпульсного клапана повинні збігатисяпиловий осад, що утворився на поверхні фільтрувального мішка.Недостатнє видалення золи може призвести до збільшення опору обладнання, зменшення об’єму повітря для обробки та погіршення умов роботи системи; надмірне видалення золи може призвести до пошкодження фільтруючого мішка та збільшення викиду дрібних твердих часток. Тому точний вибір імпульсного клапана є технічним ключем до збалансування опору обладнання та ефективності фільтрації.

Потужність продування імпульсного клапана обмежується різними факторами в системі видалення пилу.

З боку входу об’єм і тиск газорозподільної коробки, внутрішній діаметр труби подачі газу та потужність джерела газу безпосередньо впливають на продуктивність видування. Зі сторони завантаження, матеріал, діаметр, довжина та кількість фільтрувального мішка, а також температура, вологість і в’язкість пилу – все це накладає різні вимоги до видування. Тому оцінювати здатність імпульсного клапана до видалення пилу виключно на основі його потужності видування не є науковим.

II. Оволодіти типами та застосовними умовами роботи головних імпульсних клапанів

В даний час електромагнітні імпульсні клапани в основному поділяються на три типи: прямокутні, занурені та прямопрохідні. Кожен тип має відмінні конструктивні та робочі характеристики, що робить їх придатними для різних умов роботи.

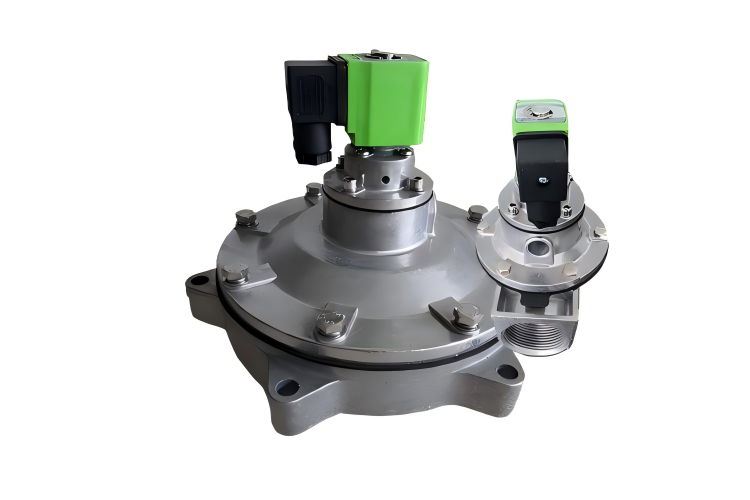

Правокутовий імпульсний клапан є звичайним типом, який має трубу для входу та випуску повітря під прямим кутом 90 градусів. Цей тип клапана зазвичай працює при робочому тиску 0,4-0,6 МПа, з діапазоном температури навколишнього середовища від -10 ℃ до 55 ℃ і рівнем відносної вологості, що не перевищує 85%. Завдяки своїй компактній конструкції він широко використовується в онлайн-системах видалення золи за звичайних умов експлуатації.

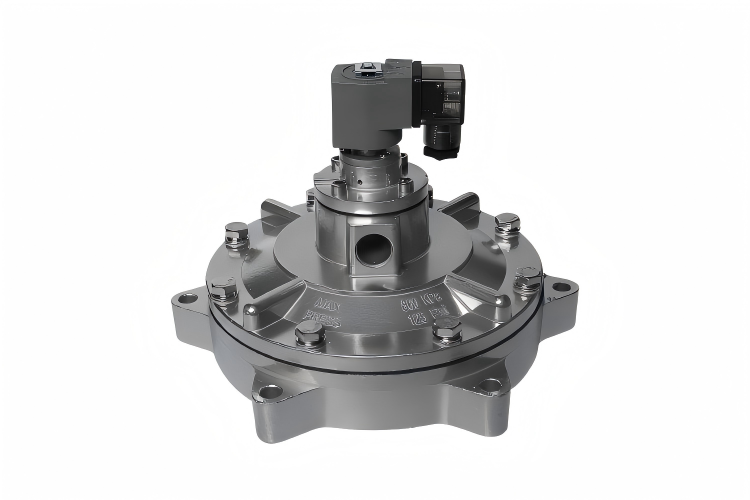

Занурений імпульсний клапанотримав свою назву завдяки встановленню всередині газового мішка. Ця структура зменшує опір шляху потоку та знижує тиск джерела газу, що надуває, що робить її придатною для застосувань із низьким тиском. Тиск джерела нагнітання газу може становити лише 0,2-0,3 МПа, що може зменшити споживання енергії та подовжити термін служби діафрагми.

Центральні лінії входу та випуску повітря прямого імпульсного клапана суміщені. Його перевагою є зручна установка, і він зазвичай використовується в імпульсних пилозбірниках повітряної коробки; однак недоліком є ​​те, що повітряний потік відчуває більший опір при проходженні через корпус клапана.

III. Точне узгодження на основі параметрів умов експлуатації

При виборі моделі не варто покладатися тільки на досвід або один параметр, а провести комплексний аналіз, виходячи з конкретних умов і параметрів експлуатації.

Робоча температура є важливою основою для вибору моделі.

Наприклад, прямокутовий імпульсний клапан зазвичай підходить для використання в середовищах від -10 ℃ до 55 ℃. Для особливих високотемпературних або низькотемпературних середовищ необхідно вибирати компоненти діафрагми з відповідними рівнями термостійкості або спеціально розроблені продукти.

Вибір типу клапана визначається вимогами до тиску видалення золи.

Якщо тиск стисненого повітря, що забезпечується системою, відносно низький (0,2-0,4 МПа), слід віддати перевагу зануреному імпульсному клапану; якщо тиск достатній (0,4-0,6 МПа), то можна застосувати або прямокутний тип, або прямий тип.

Не можна ігнорувати і властивості пилу.

Для пилу з високою в’язкістю та високою концентрацією потрібна потужніша здатність видалення пилу, що вимагає імпульсного клапана з достатнім об’ємом видування та стабільною продуктивністю відкриття.

IV. Висновок

Система золовидалення рукавного фільтра є складним цілим, а вибір і налаштування імпульсних клапанів є не тільки технічною справою, але й вимагає багатого практичного досвіду. Кожна ланка впливає на кінцевий ефект видалення золи, від конструкції повітророзподільної коробки до розташування ін’єкційних труб і до вибору імпульсних клапанів. Вважається, що з розвитком галузевих технологій у майбутньому з’являться більш наукові та зручні методи вибору та конфігурації імпульсних клапанів, що сприятиме розвитку промислових технологій видалення пилу в більш ефективному та енергозберігаючому напрямку.
