Поршневий пульс -клапан

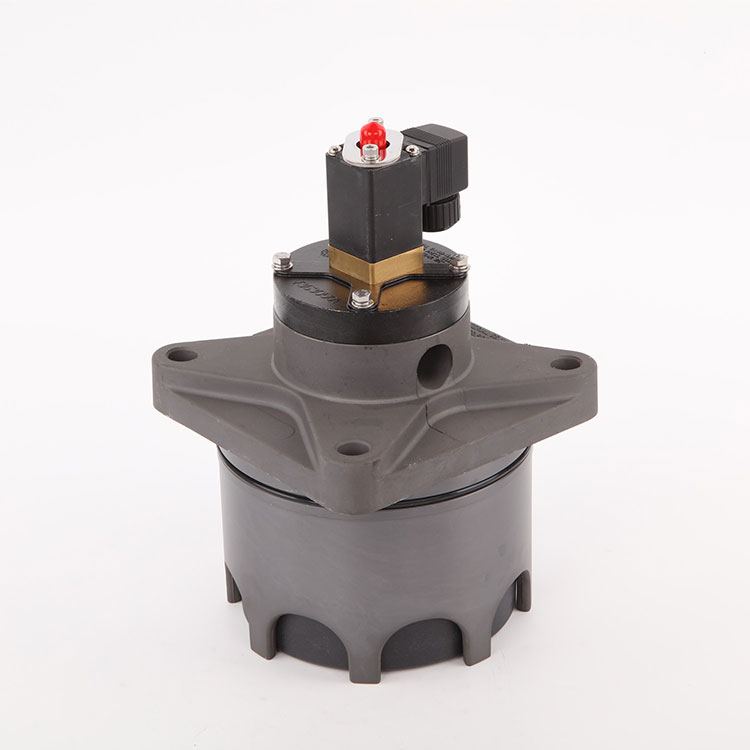

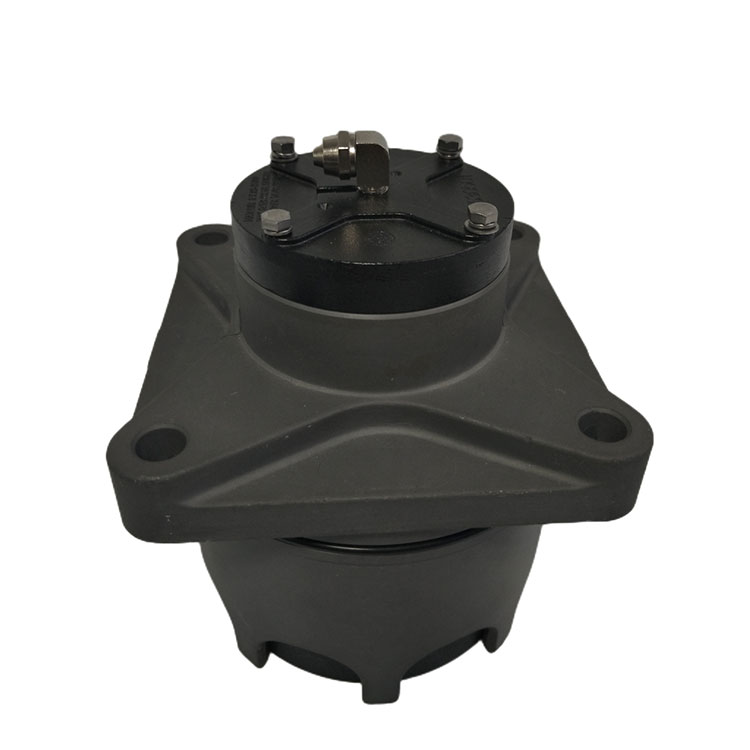

Зоряна машина Qingdao забезпечує імпульсний клапан поршня V1614718, заснований на діафрагмі електромагнітному імпульсному клапані та механізму поршня, прийняттям вбудованої структури, з більш сильними показниками виду та більш тривалим терміном обслуговування. Основними його особливостями є:

Структурні особливості

Складається з електромагнітної пілотної головки, поршня та корпусу клапана, площа задньої камери поршня більша, ніж передня камера, а пневматична сила забезпечує чутливий стан закриття.

Скасування гумової діафрагми та пружини тиску, використання високоміцної поршневої структури, значно покращує довговічність.

Принцип робочого клапана поршневого імпульсу розділений на два етапи:

Стан видування: Після того, як сигнал вводиться електричним контролером, електромагнітна пілотна головка відкриває отвір для розвантаження, а газ тиску в передній камері поршня піднімає поршень і відкриває канал видування.

Закритий стан: Після того, як сигнал зникає, отвір для вивантаження закривається, тиск газу в задній камері поршня підштовхує поршень до скидання, а канал закритий.

Технічний стандарт

Робочий тиск: 0,2 ~ 0,6 мПа

Специфікація напруги: DC24V або AC220V/50 Гц

Клас захисту: IP65

Робочий середовище: чисте повітря

Застосовувана температура: тип кімнатної температури -25 ~ 85 ℃, тип високої температури -25 ~ 230 ℃.

Тривалість життя: 1 мільйон разів

Специфікація установки імпульсного клапана поршня

Вимоги до герметизації: різьбове з'єднання повинно бути заповнене стрічкою сировини PTFE або герметиком нитки, а комбінована поверхня коробки розподілу повітря повинна бути гладкою та чистою.

Обробка джерела повітря: Повітряна вхідна труба з розподілу повітря повинна бути встановлена ​​з фільтром і регулятором, а дно оснащене зливним клапаном, щоб переконатися, що стиснене повітря сухе і без домішок.

Точність обробки: встановлення пакету повітряного пакету згідно з обробкою 2, щоб забезпечити толерантність до розміру та шорсткість поверхні.

Вимоги до очищення: Перед встановленням слід ретельно очистити подушку та подушку безпеки, щоб уникнути залишкового сміття.

З'єднання

При встановленні з круглим колектором розміри повинні відповідати рис. 3, щоб забезпечити відповідність з'єднання (наприклад, φ150/φ120 діафрагма).

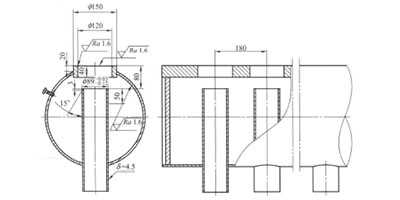

Обробка схеми з'єднання колектора (рис. 2) визначає ключові розміри: 180 мм загальна ширина, 15 ° камера, δ = 4,5 мм товщина стінки.

Зовнішні розміри

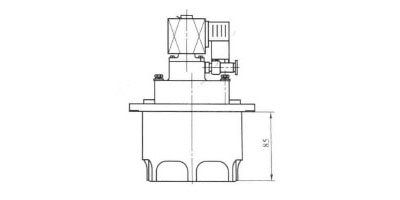

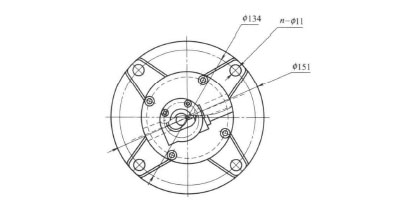

Зовнішні розміри 3-дюймового поршневого імпульсного клапана показані на малюнку 3, з ключовими параметрами, такими як загальна довжина 134 мм та встановлені отвори φ151 мм.

Завдяки компактному дизайну та гнучкому розташуванню вибуху, клапан підходить для попиту на високу ефективність очищення золи в системі видалення промислового пилу. Оптимізуючи структуру поршня та електромагнітний контроль, вона досягає швидкої реакції та стабільної роботи та відповідає суворим вимогам надійності та точності для експортних продуктів.
