У чому різниця між прямокутовими, зануреними та прямими імпульсними клапанами? Як вибрати за вимогами?

Електромагнітний імпульсний клапан є ключовим виконавчим компонентом у імпульсно-струминних системах очищення, а також служить «перемикачем» стисненого повітря для імпульсно-струминних рукавних пилозбірників. Його продуктивність безпосередньо впливає на продуктивність колектора та ефективність уловлювання пилу. Щоб допомогти галузевим користувачам точно зрозуміти технічні відмінності між трьома основними типами імпульсних клапанів — прямокутним, заглибленим і прямохідним — і науково сформулювати плани вибору, у цій статті систематично викладено структуру, принципи та застосовні сценарії цих клапанів на основі галузевих технічних специфікацій і характеристик продукції. Він надає довідкові відомості щодо технічного проектування видалення пилу, експлуатації та технічного обслуговування обладнання.

I. Основні визначення та структурні особливості трьох типів імпульсних клапанів

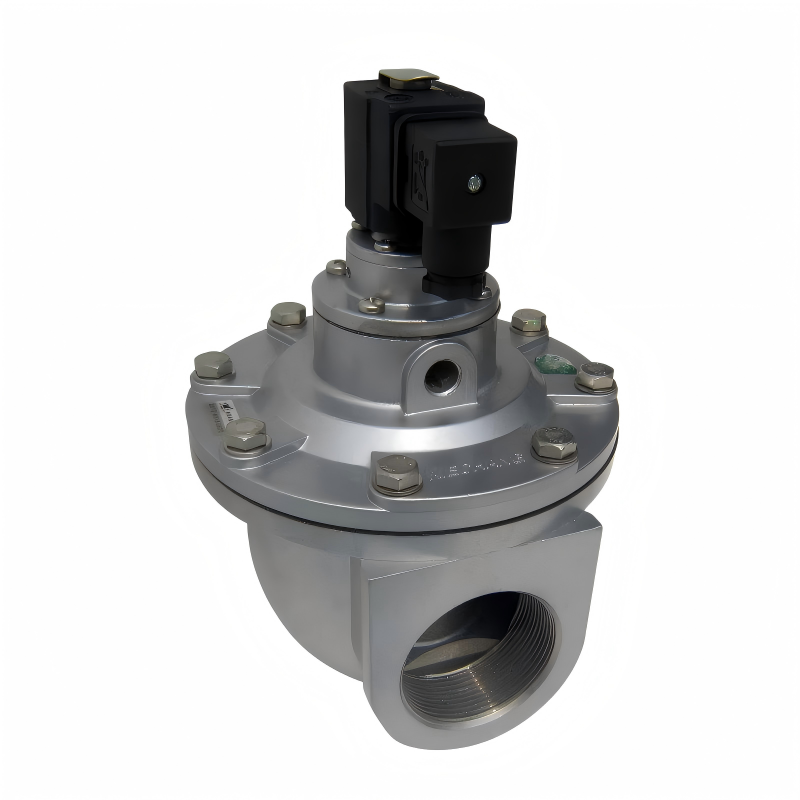

Електромагнітний імпульсний клапан під прямим кутом

Його характеристика полягає в тому, що повітрозабірні та вихідні труби прямокутового клапана розташовані під кутом 90°. Корпус клапана та кришка відлиті під тиском з алюмінієвого сплаву. Після обробки поверхні вони демонструють чудову стійкість до корозії. Діафрагма та ущільнююча прокладка виготовлені за допомогою процесу вулканізації композиту. Сировина для електромагнітної пілотної головки складається з високоефективних магнітних матеріалів і матеріалів для магнітного екранування з нержавіючої сталі. Критичні компоненти, такі як пружини та кріплення, виготовлені з нержавіючої сталі. Спосіб підключення: Труба розподільника повітря (повітряний резервуар) і патрубок пилозбірника вставлені у впускний і вихідний отвір клапана відповідно, ущільнені стяжними гайками з обох кінців.

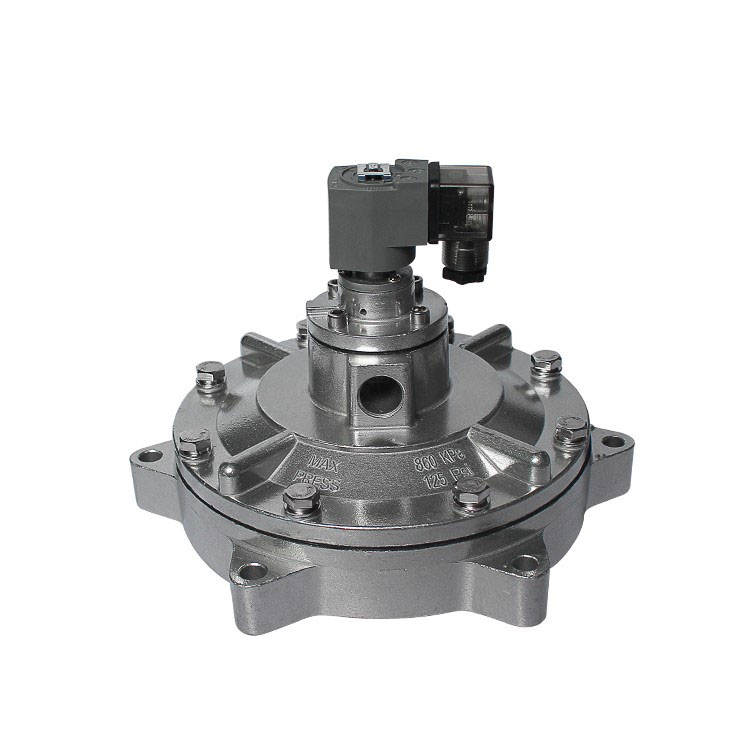

Занурений електромагнітний імпульсний клапан

Складається з електромагнітної пілотної головки, діафрагми (діафрагма, натискна пружина, ущільнювач) і корпусу клапана. Встановлюється зануреним у повітряний резервуар, він з’єднується з резервуаром через фланець. Вихідний отвір розташований по центру всередині корпусу клапана всередині резервуара, простягаючись через такі компоненти, як пристрій, що проникає в стіну, щоб увійти в камеру продування для роботи. Цей тип клапана має оптимізовану конструкцію каналу потоку, яка ефективно зменшує опір потоку газу, забезпечуючи стабільну роботу навіть за умов низького тиску. Така конструкція знижує споживання енергії та продовжує термін служби діафрагми.

Прямий електромагнітний імпульсний клапан

Центральні лінії входу та випуску повітря вирівняні по прямій лінії без кутових відхилень, при цьому напрямок потоку газу чітко позначений на поверхні корпусу клапана. Встановлення передбачає підключення одного кінця до повітряної труби, що йде від повітряного резервуара, а іншого кінця до повітряної труби повітряної камери. Його проста конструкція полегшує встановлення, що робить його звичайним компонентом імпульсних пиловловлювачів повітряного резервуару.

II. Порівняльний аналіз загальних і відмінних принципів роботи

Принцип роботи прямокутових імпульсних клапанів

Діафрагма всередині клапана поділяє його на передню і задню повітряні камери. Коли подається стиснене повітря, воно надходить у задню камеру через дросель. Тиск у задній камері змушує діафрагму закривати вихідний отвір, переводячи клапан у «закритий» стан.

Електричний сигнал від приладу керування імпульсним струменем переміщує арматуру електромагнітного імпульсного клапана, відкриваючи вентиляційний отвір задньої камери. У задній камері швидко падає тиск, що призводить до втягування діафрагми. Потім стиснене повітря проходить через випускний отвір клапана, переводячи імпульсний клапан у «відкритий» стан. Миттєвий вихід стисненого повітря створює струменевий потік.

Коли електричний сигнал від імпульсного контролера припиняється, арматура клапана скидається. Вентиляційний отвір задньої камери закривається, і тиск у задній камері підвищується, притискаючи діафрагму назад до вихідного отвору клапана. Імпульсний клапан повертається в «закритий» стан.

Принцип роботи зануреного імпульсного клапана

Імпульсний клапан ділиться на передню і задню камери. При подачі стисненого повітря воно надходить у задню камеру через дросельну заслінку. Тиск у задній камері змушує діафрагму закривати вихідний отвір клапана, утримуючи імпульсний клапан у «закритому» стані.

Коли електричний сигнал від контролера імпульсів переміщує арматуру клапана, відкривається вентиляційний отвір задньої камери. Швидка втрата тиску в задній камері змушує діафрагму рухатися, дозволяючи стисненому повітрю виходити через випускний отвір клапана. Імпульсний клапан переходить у «відкритий» стан, миттєво випускаючи стиснене повітря.

Коли електричний сигнал від імпульсного контролера припиняється, арматура клапана повертається в початкове положення, вентиляційний отвір задньої камери закривається, і тиск у задній камері підвищується, змушуючи діафрагму закривати вихідний отвір клапана. Імпульсний клапан повертається в «закритий» стан.

Принцип роботи прямого імпульсного клапана

1. Закривання живлення: стиснене повітря надходить у задню камеру через дросельний отвір. Тиск у задній камері > тиск у передній камері, штовхаючи діафрагму, щоб закрити випускний отвір головного клапана, закриваючи клапан.

2. Відкриття під час увімкнення: імпульсний контролер надсилає сигнал, електромагнітна сила піднімає арматуру, відкриваючи вентиляційний отвір. Тиск у задній камері швидко спадає, створюючи різницю тиску між передньою та задньою камерами. Діафрагма рухається назад, відкриваючи порт головного клапана, і стиснене повітря видувається.

3. Скидання вимикання: коли електричний сигнал припиняється, пружина арматури повертається, закриваючи вентиляційний отвір. Тиск у задній камері відновлюється через дросельний отвір, змушуючи діафрагму повертатися в початкове положення та закривати порт головного клапана, повертаючись до початкового стану.

III. Основні технічні параметри та критерії вибору

Стандартизація основних технічних параметрів: внутрішні прямокутові та прямоточні імпульсні клапани працюють у діапазоні тиску 0,4-0,6 МПа. Імпортні аналоги однаково працюють на 0,4-0,6 МПа незалежно від типу. Обидві категорії не мають принципових відмінностей у толерантності до тиску або номінальному тиску застосування.

Три основні принципи наукового відбору

1. Принцип сумісності робочого тиску: для сценаріїв низького тиску (вимагають зниженого тиску джерела повітря) віддайте перевагу зануреним електромагнітним імпульсним клапанам. Для стандартних умов тиску (0,4-0,6 МПа) гнучко вибирайте прямокутний або прямий тип на основі обмежень встановлення.

2. Принцип відповідності простору для установки: коли повітряний резервуар і патрубок вирівняні вертикально, використовуйте електромагнітні імпульсні клапани під прямим кутом. Для лінійних розкладок використовуйте прямі електромагнітні імпульсні клапани. Якщо потрібне внутрішнє встановлення всередині повітряного резервуара, перевагу надають зануреним електромагнітним імпульсним клапанам.

3. Принцип відповідності типу обладнання: Імпульсні пиловловлювачі повітряної коробки повинні передусім використовувати прямі електромагнітні імпульсні клапани. Імпульсні рукавні пилозбірники можуть вибирати електромагнітні імпульсні клапани під прямим кутом залежно від кута встановлення. Для великих систем збору пилу, що працюють в умовах низького тиску, рекомендуються занурені електромагнітні імпульсні клапани.

IV. Контекст і перспективи галузевого застосування

Електромагнітний імпульсний клапан широко використовується для збору пилу, і стабільність його роботи безпосередньо впливає на ефективність очищення навколишнього середовища та безперервність промислового виробництва. Оскільки екологічні стандарти продовжують вдосконалюватися, потреба в енергоефективних і довговічних імпульсних клапанах продовжує зростати. Цей випуск технічних порівнянь і вказівок щодо вибору для трьох основних типів імпульсних клапанів має на меті допомогти галузевим користувачам уникнути помилок у виборі, підвищити ефективність системи збору пилу та зменшити експлуатаційні витрати. У майбутньому технологічний прогрес буде зосереджений на точнішому управлінні тиском, подовженні терміну служби та ширшій адаптованості до різноманітних умов експлуатації, забезпечуючи підтримку основних компонентів для промислової екологічної трансформації.
