Які підготовчі роботи необхідні перед встановленням імпульсного клапана?

Щоб підвищити надійність імпульсних клапанів у системах промислового пиловловлення та пневматичних транспортних систем, нещодавно було випущено вичерпний технічний посібник зі встановлення. Цей посібник має на меті надати галузевим користувачам професійну технічну довідку, яка охоплює весь процес від підготовки до встановлення до введення в експлуатацію. Завдяки стандартизації процедур інсталяції він знижує частоту відмов обладнання та ефективно продовжує термін служби основних компонентів.

I. Основна підготовка перед встановленням

Передмонтажна підготовка доелектромагнітні імпульсні клапаниє основоположним для забезпечення якості монтажу та подальшої стабільної роботи. Він має бути комплексно реалізований у чотирьох ключових сферах: перевірка продукту, очищення трубопроводів, подача повітря та перевірка електрики та підготовка аксесуарів.

Перевірка продукту є основним кроком.

Перед встановленням переконайтеся, що модель і технічні характеристики імпульсного клапана відповідають проектним вимогам. Уважно огляньте корпус клапана,діафрагма, ущільненнята інші компоненти для цілісності. Підтвердьте, що сертифікат продукту та звіти про заводські випробування заповнені.

Cнахил є критичним.

Ретельно продуйте лінії стисненого повітря та з’єднання, щоб видалити зварювальний шлак, пил та інші забруднення. Це запобігає блокуванню сторонніми предметами діафрагм або пілотних отворів, що може порушити нормальну роботу клапана.

Перевірте якість джерела повітря та потужність подачі.

Система подачі повітря повинна залишатися сухою, без масла та води. Рекомендується встановлення фільтрів і водовіддільників. Крім того, переконайтеся, що ємність повітряного резервуара відповідає миттєвим вимогам щодо споживання повітря для вибуху, щоб запобігти недостатньому надходженню.

Забезпечте правильні електричні з’єднання.

Перед встановленням за допомогою мультиметра перевірте ланцюг керування та переконайтеся, що тип керуючого сигналу та значення напруги повністю відповідають вимогам до електромагнітної головки імпульсного клапана, щоб запобігти несправностям або перегоранню котушки.

II. Основні технічні зауваження під час встановлення

Встановлення електромагнітного імпульсного клапана має суворо відповідати технічним специфікаціям, зосереджуючись на таких критичних аспектах, як герметизація з’єднань, орієнтація монтажу, заходи безпеки та сумісність параметрів, щоб гарантувати, що якість встановлення відповідає стандартам.

Переконайтеся в цілісності герметизації з'єднання.

Під час інсталяції всі інтерфейси з’єднання повинні бути чистими та промитими. Використовуйте рекомендовані ущільнювальні матеріали та надійно затягніть болти. Проведіть випробування на герметичність після встановлення, щоб усунути витік стисненого повітря.

Забезпечте належне електричне підключення та захист ланцюга.

Вилки електромагнітної котушки повинні бути повністю вставлені та зафіксовані на місці, з надійно затиснутими клемами. Дроти керування повинні бути під’єднані до відповідних клем на блоці керування, а точки входу не повинні бути спрямовані вгору, щоб запобігти потраплянню дощової води, що спричиняє коротке замикання. Ніколи помилково не підключайте офлайн-сигнали керування циліндром до входів електромагнітних клапанів, оскільки це може спричинити перегорання котушки через тривалу подачу напруги.

Забезпечте правильну орієнтацію установки.

Імпульсні клапани повинні бути встановлені вертикально або під кутом, визначеним відповідно до інструкцій до виробу, з напрямками входу/виходу, які відповідають потоку середовища. Зворотна установка категорично заборонена.

Уникайте високих температур і механічних пошкоджень, щоб захистити важливі компоненти.

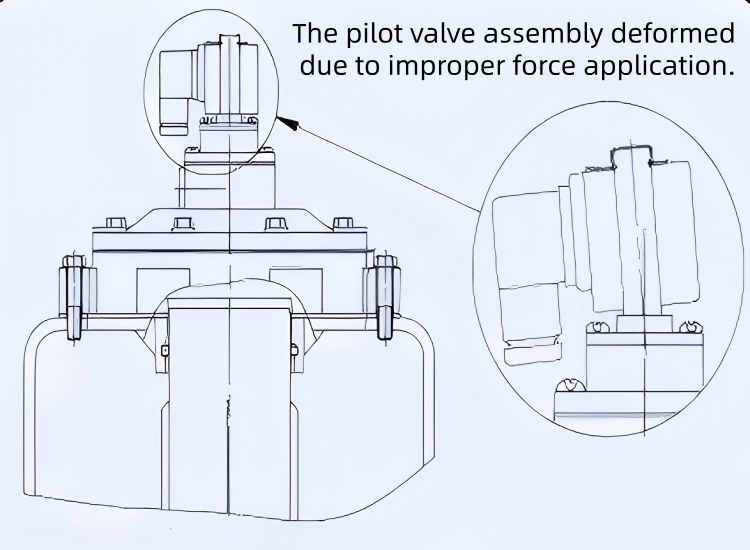

Після монтажу забороняється виконувати зварювальні роботи на повітряних резервуарах, з’єднаних фланцях або продувних трубах, щоб запобігти розбризкуванню швів або високотемпературному пошкодженню діафрагм. Поводьтеся обережно під час транспортування або встановлення, щоб запобігти пошкодженню пілотного вузла електромагнітного клапана, яке може деформувати втулку золотника, спричиняючи заклинювання рухомого штока та перешкоджаючи роботі клапана.

Перевірте параметри тиску та напруги.

Переконайтеся, що робочий тиск системи та температура середовища залишаються в межах номінального діапазону імпульсного клапана. Переконайтеся, що напруга живлення точна, електропроводка надійна та ізоляція непошкоджена.

III. Введення в експлуатацію після встановлення та попередження щодо безпеки

Введення системи в експлуатацію та перевірка безпеки після встановлення є останніми кроками для забезпечення надійної роботи обладнання. Основні міркування щодо цієї процедури такі:

Пусконалагоджувальні роботи після монтажу повинні проводитися без навантаження.

Перевірте, чи імпульсний клапан працює плавно та чи швидко реагує. Спостерігайте за будь-яким ненормальним шумом або вібрацією під час роботи та записуйте відповідні параметри.

Суворо дотримуйтеся попереджень щодо безпеки.

Ніколи не вводьте стиснене повітря, поки всі клапани не будуть надійно встановлені на повітряному резервуарі. Після встановлення забороняється виконувати зварювальні роботи, щоб запобігти пошкодженню корпусу клапана. Застосуйте заходи ізоляції клапанів у холодних регіонах.

Уникайте поширених помилок встановлення.

Наприклад, занижені розміри повітрозабірних труб до повітряного резервуару можуть спричинити недостатню подачу повітря; неправильне підключення може призвести до перегорання котушки від тривалої подачі напруги; неправильне налаштування ширини імпульсного сигналу може порушити нормальні цикли видування та витрати повітря. Під час введення в експлуатацію виконайте поетапне ретельне усунення несправностей.

IV. Контекст застосування та галузеве значення

Будучи критично важливим компонентом керування в автоматизованих системах, таких як промислове збирання пилу та пневматичний транспорт, робоча стабільність імпульсних клапанів безпосередньо впливає на дотримання екологічних вимог і безперервність виробництва. У міру посилення промислових екологічних стандартів і підвищення рівня автоматизації професійний досвід у встановленні та обслуговуванні критичних компонентів, таких як імпульсні клапани, стає все більш важливим. Цей технічний посібник спрямований на встановлення стандартизованих операційних процедур, що допомагає підприємствам зменшити кількість збоїв на місці та знизити експлуатаційні витрати, забезпечуючи таким чином ефективну та стабільну роботу цілих промислових систем.
