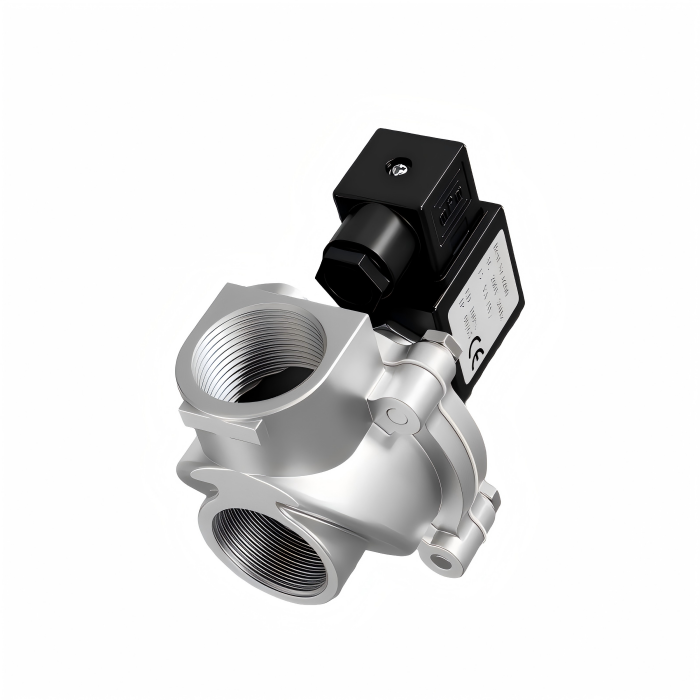

Імпульсний клапан DMF-Z-20

Електромагнітний імпульсний клапан під прямим кутом DMF-Z-20 Електромагнітний імпульсний клапан (також відомий як мембранний клапан) служить «перемикачем» стисненого повітря для імпульсно-струминної системи очищення в імпульсно-струминних рукавних пилозбірниках. Керований сигналами від приладу керування імпульсним струменем, він послідовно виконує імпульсно-струменеве очищення фільтрувальних мішків по рядках (або відсіках), підтримуючи опір пилозбірника в заданому діапазоні, щоб забезпечити його продуктивність обробки та ефективність збору пилу.

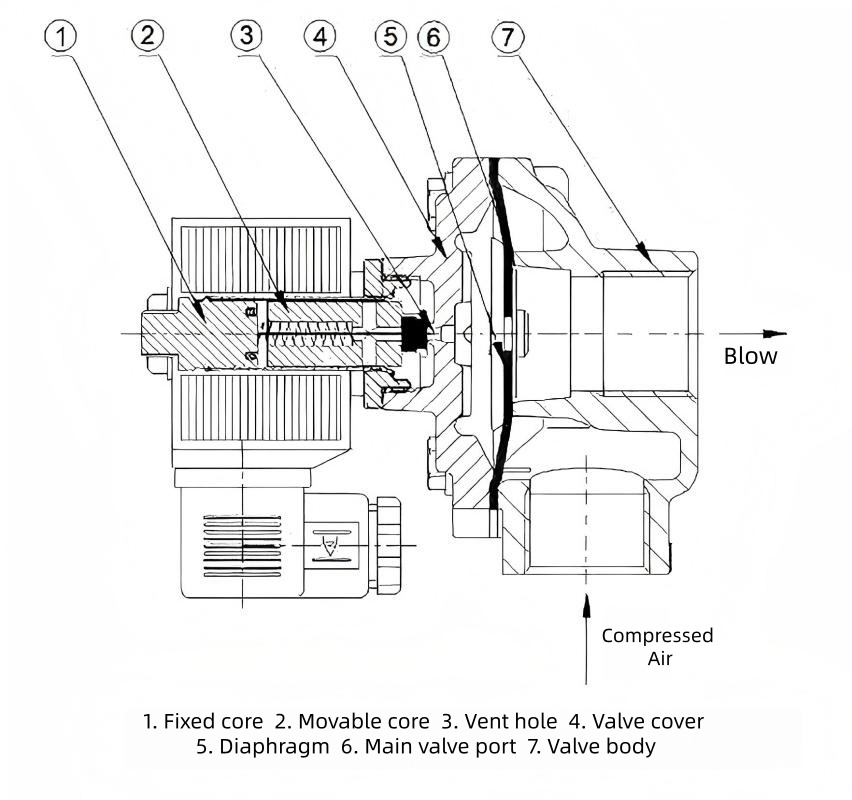

Схематична діаграма:

Структурні особливості:

DMF-Z-20 - електроімпульсний електромагнітний клапан з прямим кутом. Його конструктивні особливості такі:

Конструкція під прямим кутом: вхідний і вихідний отвір утворюють кут 90°, що забезпечує плавний потік повітря та придатність для встановлення між повітряними резервуарами та трубами для продувки пилозбірника.

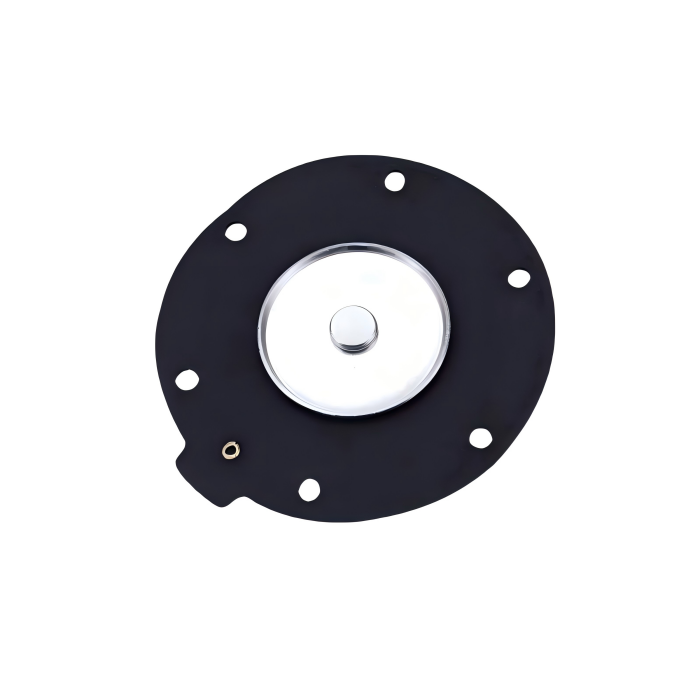

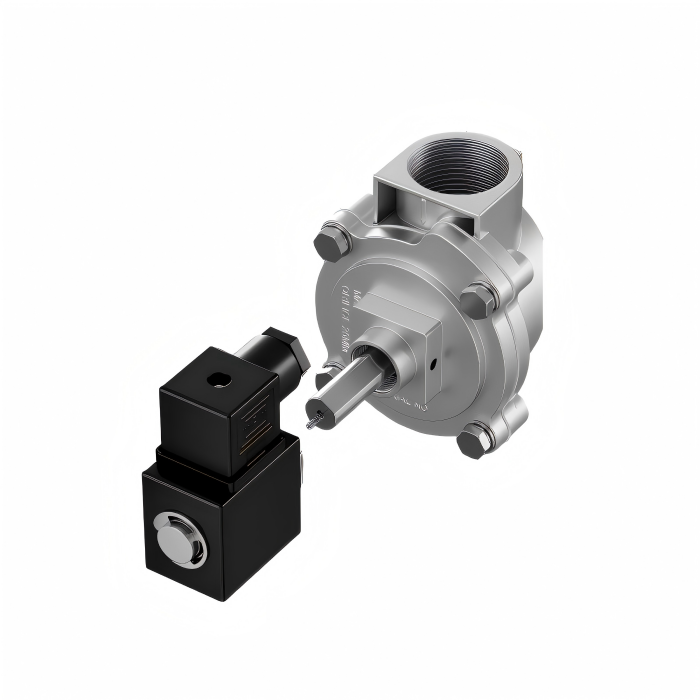

Ключові компоненти: електромагнітна головка, діафрагма, корпус клапана та пружина. Корпус клапана виготовлено зі сплаву алюмінію, тоді як діафрагма зазвичай має структуру, посилену тканиною з нітрилового каучуку, що забезпечує зносостійкість і високу герметичність.

Спосіб підключення: має з'єднувальну різьбу G3/4" з номінальним діаметром 20 мм.

Мембранний привід: працює за допомогою пневматичного перепаду тиску. Коли електромагнітна головка подається під напругу, відкриває запобіжний отвір для видалення тиску в задній камері, дозволяючи газу передньої камери піднімати діафрагму для зворотного удару. Після зняття напруги пружина скидається, щоб закрити отвір, відновлюючи герметичний стан.

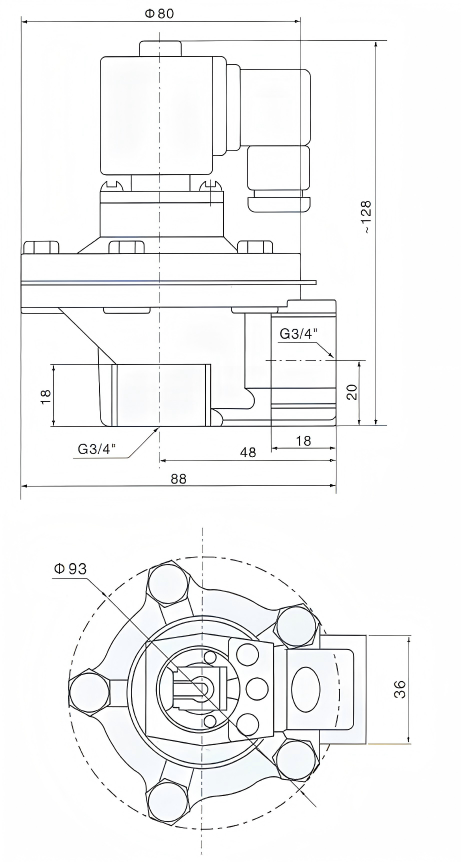

DMF-Z-20 Габаритні розміри:

Технічні характеристики:

Принцип роботи:

Електромагнітний імпульсний клапан під прямим кутом DMF-Z-20 Мембрана поділяє електромагнітний імпульсний клапан на передню та задню повітряні камери. При подачі стисненого повітря воно надходить у задню камеру через дросельну заслінку. У цей момент тиск у задній камері змушує вузол діафрагми закривати вихідний отвір клапана, переводячи електромагнітний імпульсний клапан у «закритий» стан.

Електричний сигнал від приладу керування імпульсним струменем викликає втягування арматури клапана. Це відкриває випускний отвір у задній камері, швидко знижуючи тиск. Вузол діафрагми рухається назад, дозволяючи стисненому повітрю виходити через випускний отвір клапана. Клапан переходить у стан «відкрито».

Коли електричний сигнал від контролера імпульсного струменя припиняється, арматура електромагнітного імпульсного клапана скидається. Випускний отвір задньої камери закривається, і тиск у задній камері зростає, змушуючи вузол діафрагми щільно прилягати до вихідного отвору клапана. Електромагнітний імпульсний клапан повертається в «закритий» стан.

Сфери застосування:

Сердечник DMF-Z-20 призначений для імпульсно-струминних рукавних систем очищення пилозбірників, сумісних з фільтр-мішками, картриджами, керамічними трубками та іншими елементами фільтрації. Він служить «перемикачем» стисненого повітря для системи зворотного продуву. Його застосування зосереджено в промислових умовах із високим вмістом пилу:

Екологічний контроль пилу:Імпульсно-струменеві системи очищення, сумісні з різними рукавними/картриджними пилозбірниками.

Промислове виробництво:Будівельні матеріали (цемент/вапно), металургія (сталь/плавка), гірничодобувна промисловість, хімічна промисловість, фармацевтика, переробка кормів, деревообробка, виробництво паперу тощо.

Інші програми:Допоміжне видування в пневматичних транспортних системах, а також обладнання/умови експлуатації, що вимагають імпульсного струминного очищення.
