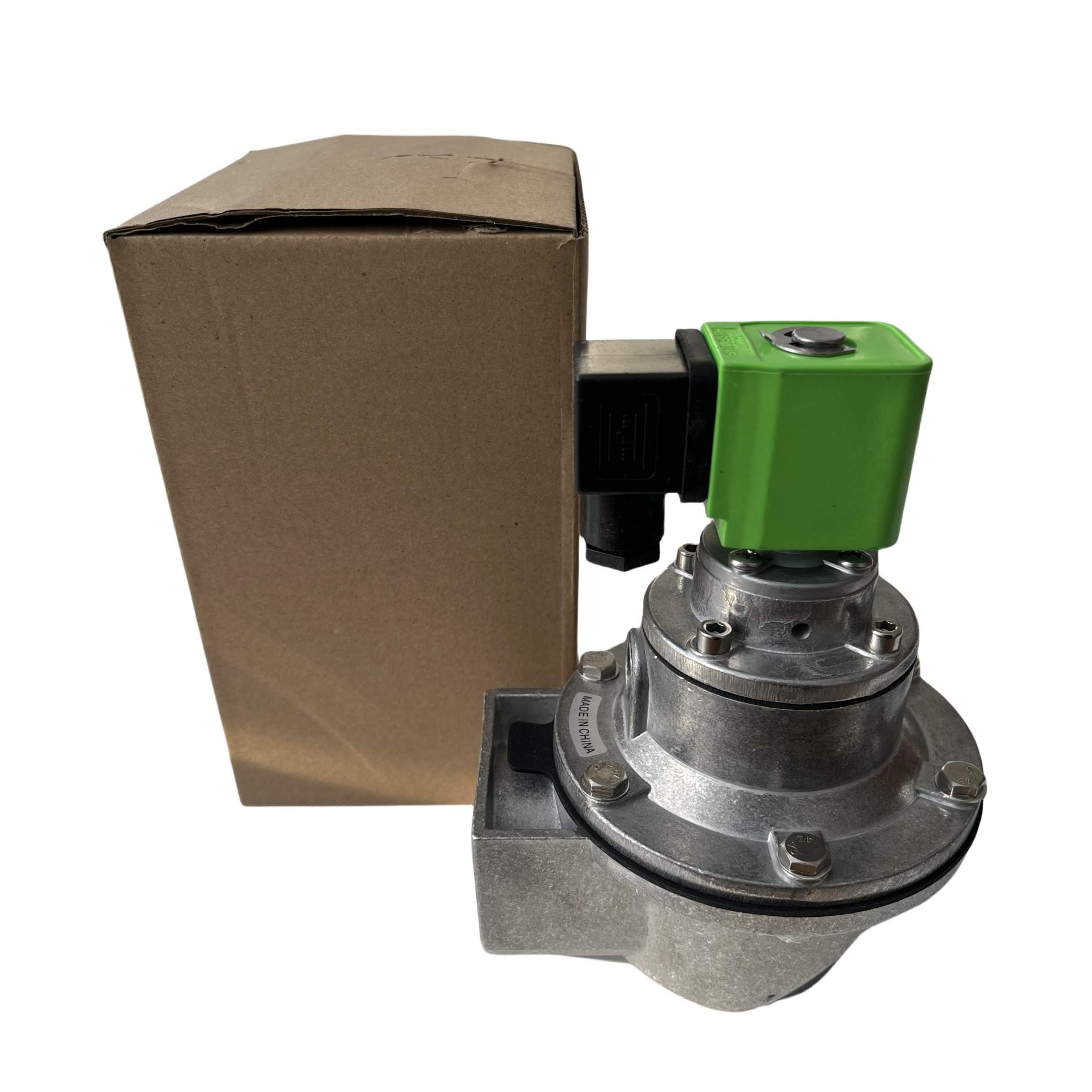

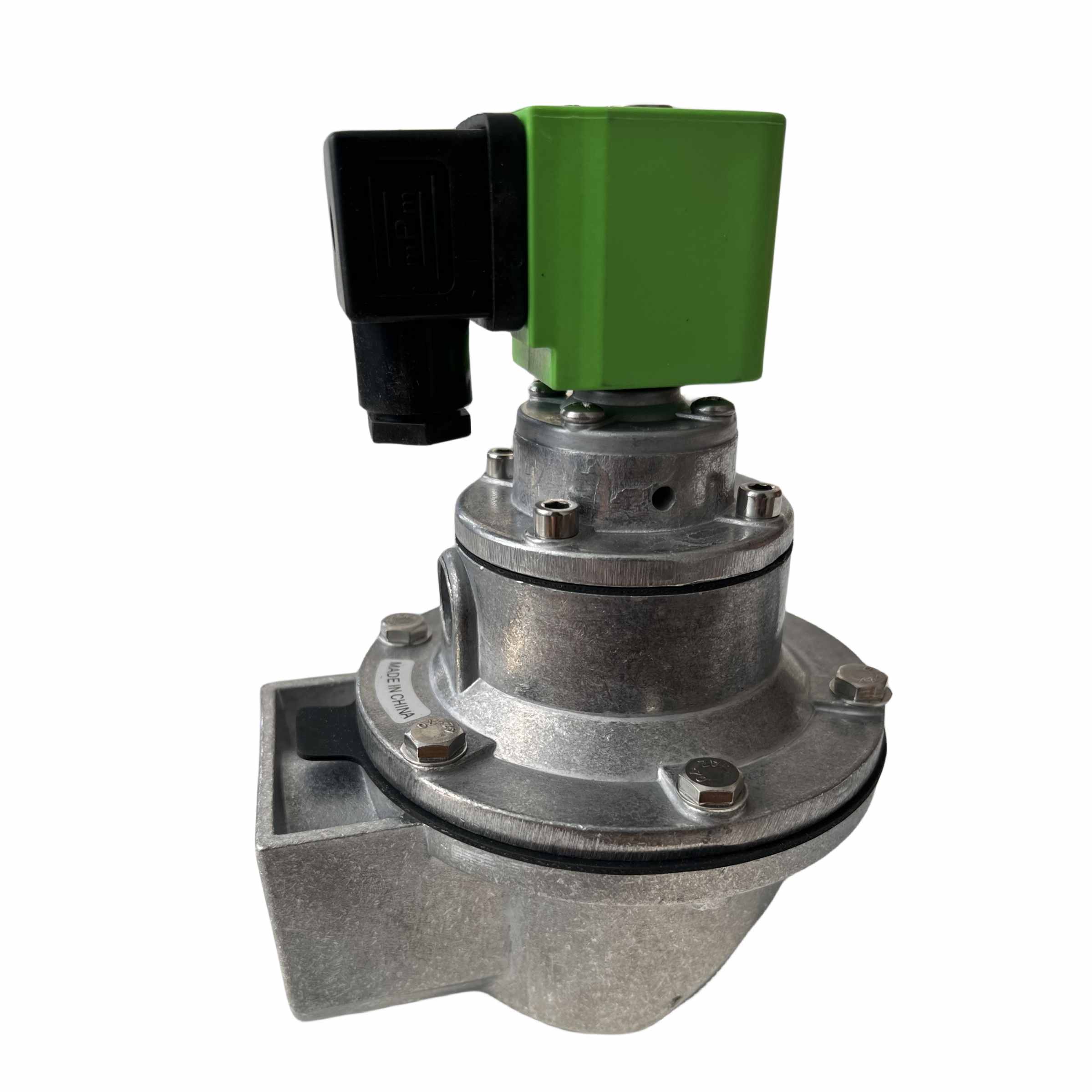

Імпульсний клапан DMF-Z-40S

Опис продукту:

Імпульсний клапан DMF-Z-40S — це прямокутовий клапан, який використовується в імпульсно-струменевій системі очищення рукавних пилозбірників імпульсно-струминного типу. Він високоефективний для очищення широкого діапазону фільтруючих елементів, включаючи круглі мішки, мішки-конверти, мішки неправильної форми та мішки з металевого волокна, а також фільтрувальні картриджі, керамічні трубки та спечені пластикові пластини. Імпульсний клапан можна підключити до повітряних резервуарів і подушкових трубок пилозбірника для створення необхідних імпульсів повітря для очищення.

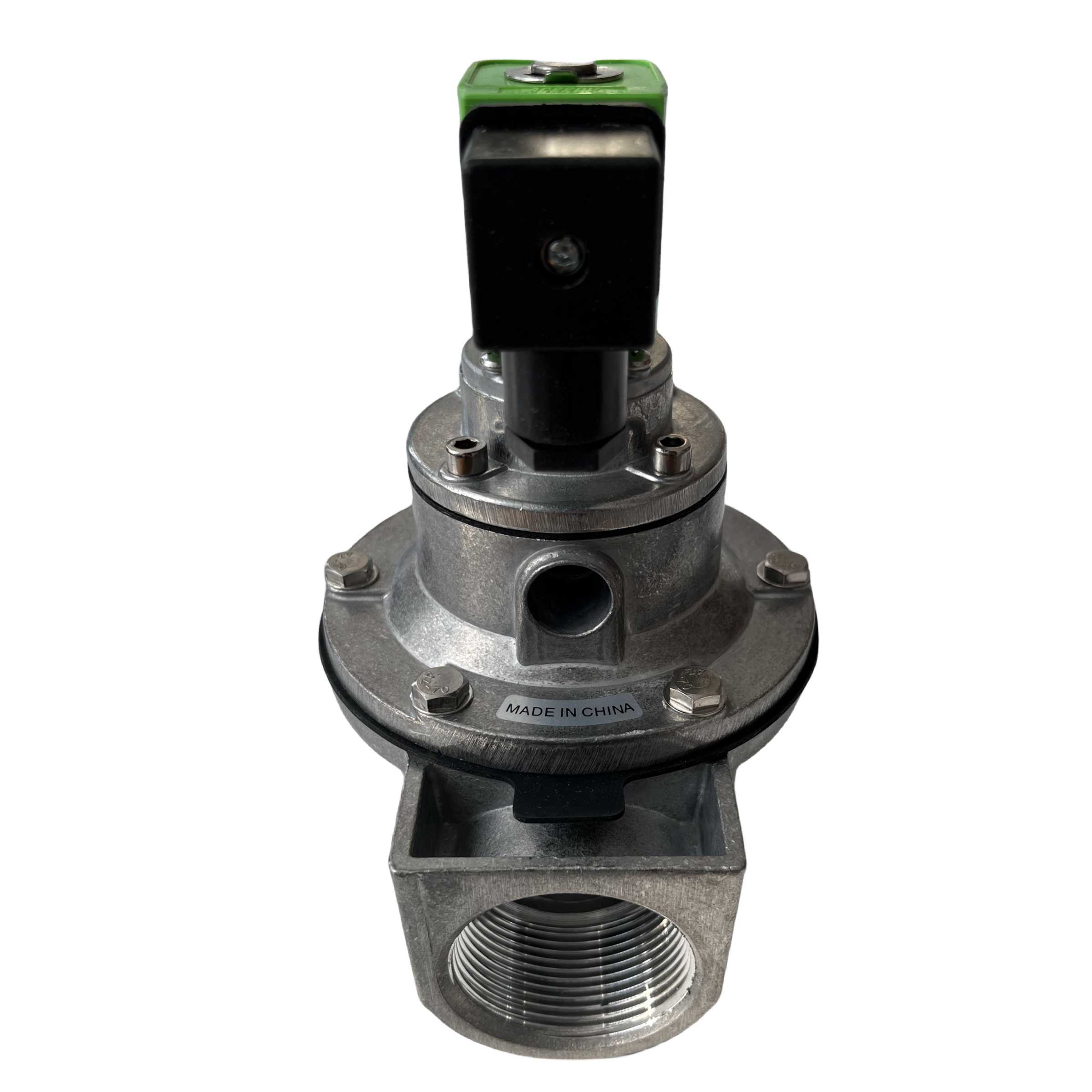

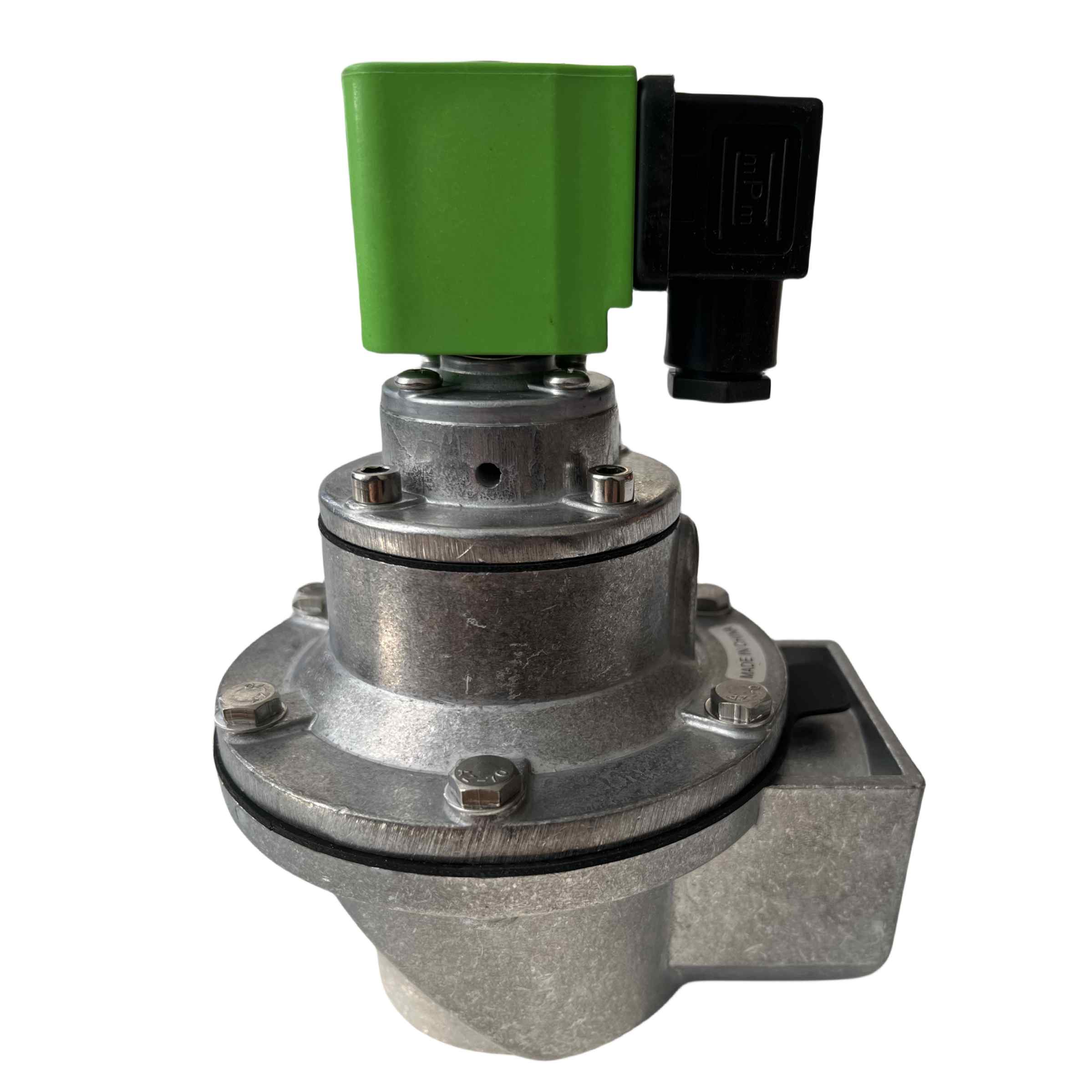

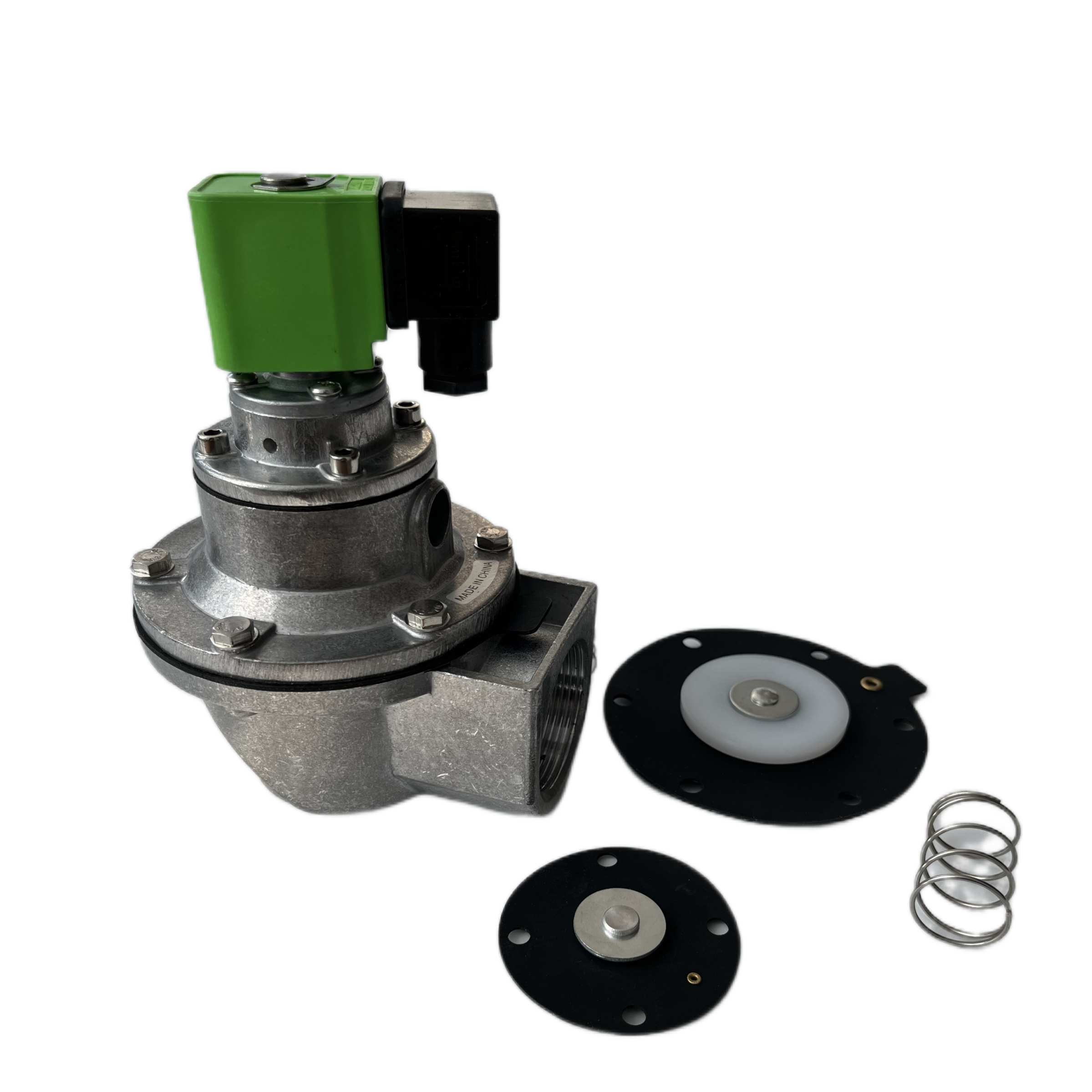

Клапан має прямокутну конструкцію з вхідним і вихідним портами під кутом 90 градусів. Корпус клапана та кришка виготовлені з литого під тиском алюмінієвого сплаву з корозійно-стійкою поверхнею, а діафрагма має метало-гумовий композитний ущільнювач. Він працює завдяки наявності діафрагми, що розділяє передню та задню повітряні камери. Коли активується електромагнітний сигнал, задня камера вентилюється, щоб запустити імпульсний струмінь. Електромагнітні імпульсні клапани мають просту структуру, дешеві, прості в установці та обслуговуванні, швидко реагують і не споживають багато енергії. Він може працювати при температурах від -10°C до 55°C і розрахований на 2-3 роки або 1 мільйон циклів відкривання/закривання.

Параметр продукту:

Робочий тиск: від 0,1 МПа до 0,7 МПа

Робоче середовище: чисте повітря, знежирене та осушене

Робоча напруга: 24 В постійного струму, 220 В змінного струму, 110 В змінного струму

Робочий струм: 800 мА / 60 мА

Робоче середовище: температура від -10°C до 55°C, відносна вологість не перевищує 85%

Термін служби: 2–3 роки або 1 мільйон циклів увімкнення/вимкнення

Час відгуку на відкриття: < 0,03 с (при 85% номінальної напруги)

Опір ізоляції: > 1 МОм

Діелектрична міцність: котушка соленоїда може витримувати напругу 250 В при 50 Гц протягом 1 хвилини без пробою

Випробування на вібрацію: може витримувати вібрацію на частоті 20 Гц, повна амплітуда 2 мм, протягом 30 хвилин

Термін служби діафрагми: ≥1 мільйон циклів

Вимоги до зовнішнього вигляду: Поверхня корпусу клапана не повинна мати видимих ​​пошкоджень, таких як відлущена фарба, подряпини або задирки

Встановлення та обслуговування

Імпульсний клапан DMF-Z - це прямокутовий клапан з кутом 90 градусів між входом і виходом. Він підходить для встановлення та з’єднання між резервуарами для зберігання повітря та продувними трубами для збору пилу, забезпечуючи плавний потік повітря та забезпечуючи імпульсний потік повітря для очищення, який відповідає специфікаціям.

Електромагнітні імпульсні клапани пред'являють високі вимоги до чистоти середовища; середовища, що містять тверді частинки, непридатні для використання, і будь-які домішки необхідно спочатку відфільтрувати. Крім того, в'язкі середовища непридатні для використання.
