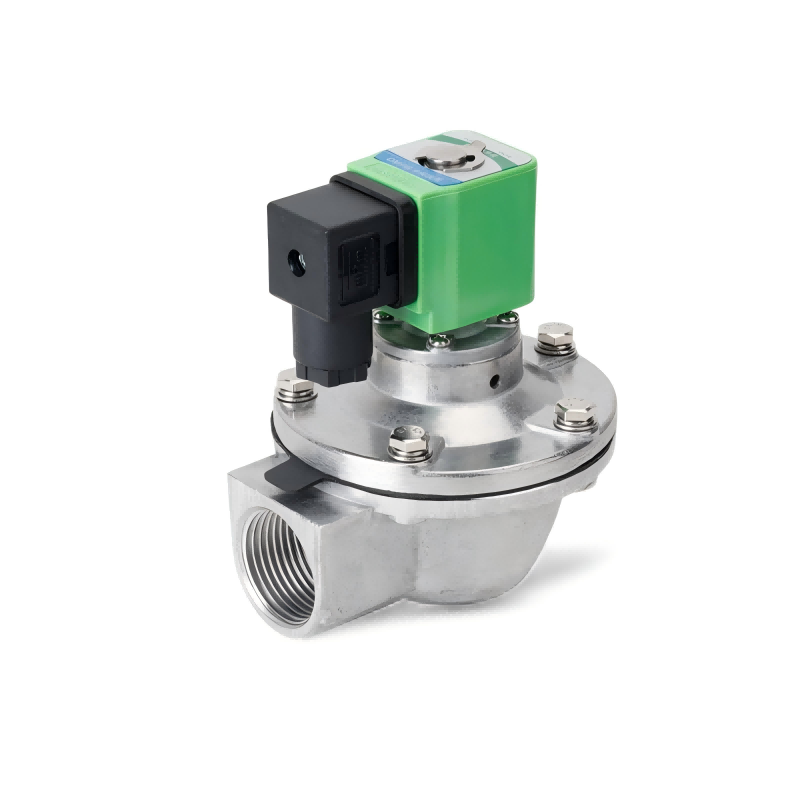

Імпульсний клапан DMF-Z

Електромагнітно-імпульсний прямокутовий клапан DMF-Z — це спеціалізований електромагнітний клапан, розроблений спеціально для використання з рукавними пилозбірниками. Він служить перемикачем стисненого повітря для імпульсно-струминної системи очищення в імпульсно-струминних рукавних пилозбірниках. Керований вихідними сигналами від приладу керування імпульсним струменем, він послідовно виконує імпульсно-струменеве очищення фільтрувальних пакетів ряд за рядом (або камеру за камерою). Це підтримує опір пилозбірника в заданому діапазоні, забезпечуючи його обробну здатність і ефективність збору пилу, одночасно досягаючи мети струсити пил з фільтрувальних пакетів.

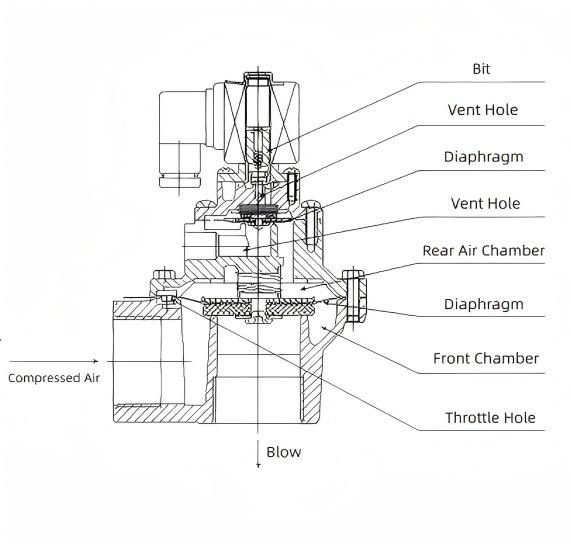

Принципова схема

Конструктивні особливості

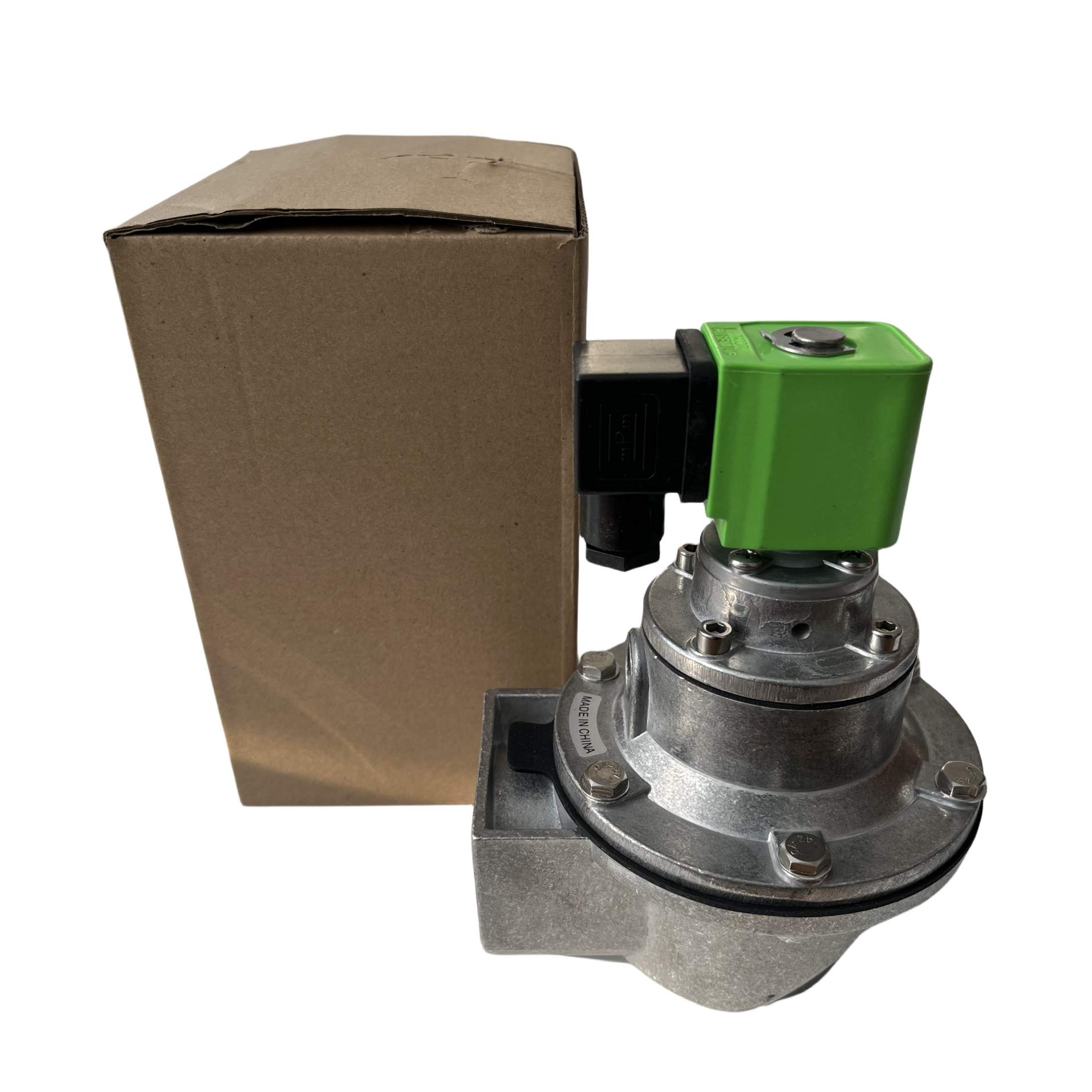

Корпус клапана та кришка прямокутового електромагнітного імпульсного клапана DMF-Z виготовлені з литого під тиском алюмінієвого сплаву. Після обробки поверхні вони демонструють чудову стійкість до корозії. Діафрагма та ущільнююча прокладка вулканізовані та композитні за допомогою нових процесів. Електромагнітна пілотна головка складається з магнітних матеріалів і матеріалів для магнітного екранування з нержавіючої сталі. Пружини та кріплення виготовлені з нержавіючої сталі. З’єднувальна труба повітророзподільника (повітряної камери) і надувна труба пилозбірника вставляються у впускний і вихідний отвір клапана відповідно. Обидва кінці герметизуються шляхом затягування компресійних гайок. Клапани доступні в трьох специфікаціях — 20, 25 і 40S — для вибору в імпульсно-струминних рукавних пилозбірниках з різною потужністю обробки (очищення) повітря. Корпус клапана та кришка відлиті під тиском для високої щільності з прозорим лаковим покриттям, що підвищує стійкість до корозії. У розділювачі діафрагми використовується метало-гумовий композит, що забезпечує чудову жорсткість і герметичність. Електромагнітна пілотна головка забезпечує сильну магнітну тягу з чуйною та надійною роботою. Клапан демонструє чудову продуктивність відкриття, надійно відкриваючи при 85% номінальної напруги. Він також демонструє чудові характеристики закривання, надійно закриваючи при тиску повітря 0,15 МПа.

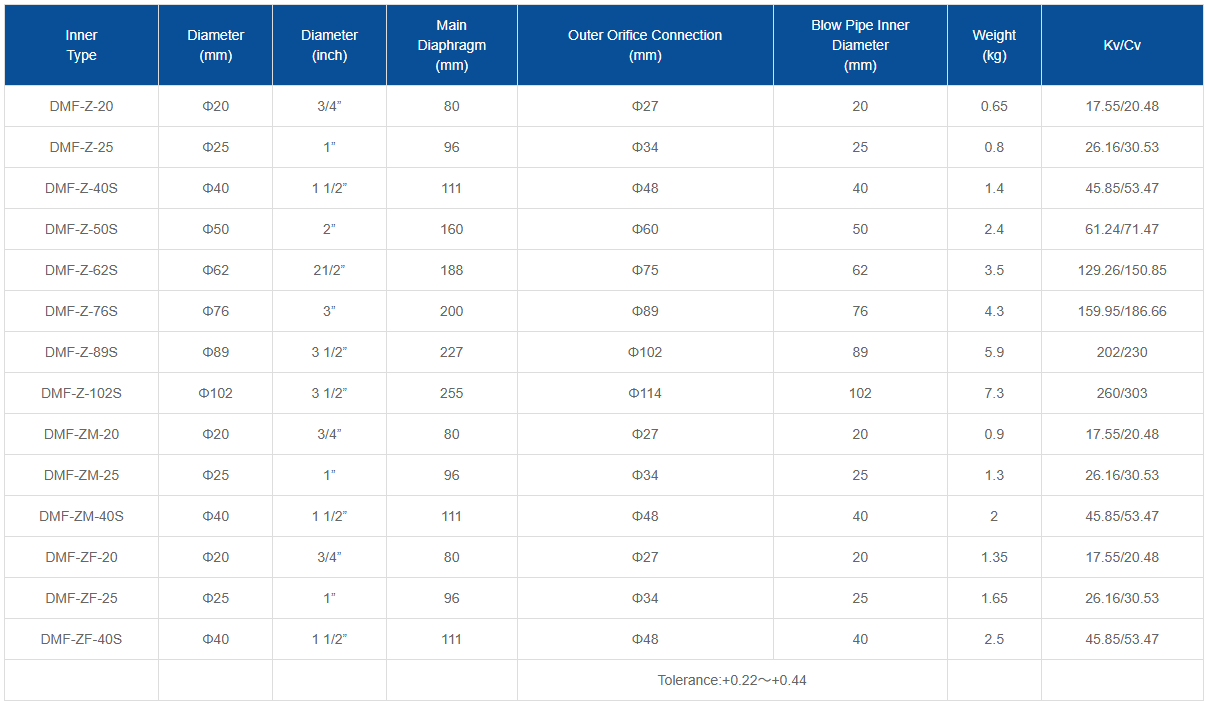

Параметри

Принцип роботи

Діафрагма поділяє електромагнітний імпульсний клапан на передню і задню камери. Коли стиснене повітря подається через дросельний отвір у задню камеру, тиск у задній камері змушує діафрагму закривати вихідний отвір клапана, переводячи електромагнітний імпульсний клапан у «закритий» стан. Коли електричний сигнал від контролера імпульсного струменя припиняється, арматура електромагнітного клапана скидається. Вентиляційний отвір задньої камери закривається, а підвищений тиск у задній камері змушує діафрагму закривати вихідний отвір клапана, повертаючи електромагнітний клапан у «закритий» стан. Електромагнітний імпульсний клапан керує відкриттям і закриттям запобіжного отвору корпусу клапана за допомогою електричних сигналів. Під час розвантаження клапана газ під тиском у задній камері випускається, тоді як газ під тиском у передній камері дроселюється вакуумним портом діафрагми, піднімаючи діафрагму, щоб ініціювати імпульсний видування. Коли корпус клапана припиняє розвантажуватися, газ під тиском швидко заповнює задню камеру через демпферний отвір. Через різницю в площах опору сили з обох боків діафрагми відносно корпусу клапана сила газу в задній камері стає домінуючою. Це надійно закриває діафрагму над випускним отвором клапана, зупиняючи розрядження імпульсного клапана.

Сфери застосування

Сектор обладнання для видалення пилу

Мешкові пилозбірники: будучи основним компонентом імпульсно-струминної системи очищення, ці пристрої керуються імпульсно-струминними контролерами для послідовного вдування стисненого повітря в фільтрувальні мішки, підтримуючи опір пилозбірника в заданих межах. Це забезпечує постійну продуктивність обробки та ефективність збору пилу, завдяки чому вони широко використовуються для боротьби з пилом у гірничодобувній промисловості, виробництві будівельних матеріалів, металургії та хімічній промисловості.

Імпульсні пиловловлювачі Air-Box: певні прямокутні імпульсні клапани DMF-Z можна інтегрувати в імпульсно-струйні системи імпульсних пиловловлювачів Air-Box, працюючи в тандемі з структурою повітряної коробки для досягнення ефективного видалення пилу.

Поле очищення повітря

Промислове обладнання для очищення повітря: використовується для контролю повітряного потоку, видалення пилу з поверхонь фільтрів, підвищення ефективності очищення та подовження терміну служби фільтра. Підходить для галузей із суворими вимогами до чистоти повітря, таких як електроніка, фармацевтика та харчова промисловість.

Комерційні системи очищення повітря: в обладнанні для очищення повітря для торгових центрів, готелів, офісних будівель та подібних місць імпульсні клапани DMF-Z допомагають досягти ефективної фільтрації та очищення повітря.

Хімічна промисловість

Розділення та очищення газу: використовується в установках для розділення газу під час хімічного виробництва для точного контролю потоку та тиску газу, забезпечуючи стабільність та ефективність процесу розділення.

Контроль газу в реакторі: у хімічних реакторах він регулює вхід/вихід і тиск газу для підтримки стабільних умов реакції, покращуючи якість і безпеку реакції.

Енергетичний сектор

Теплові електростанції: контролює потік димових газів і пари для оптимізації процесів горіння, підвищення енергоефективності та зменшення викидів забруднюючих речовин.

Системи очищення газу: керує видаленням пилу та частинок під час очищення газу, щоб забезпечити якість газу та мінімізувати забруднення навколишнього середовища.

Системи видалення пилу

Використовується для регулювання потоку газу, тиску та температури для ефективного відновлення та повторного використання пилу, мінімізуючи забруднення вихлопними газами. Застосовується на етапах відновлення пилу в цементній, керамічній, скляній та суміжних галузях промисловості.

Системи контролю рідини

Використовуйте електромагнітну силу, щоб точно регулювати приплив і відтік рідини в промисловому виробництві. Використовується в системах передачі рідини та дозуванні для хімічної, фармацевтичної, харчової та подібних галузей промисловості.
