Поршневий імпульсний клапан Optipow135 — це вбудований електромагнітний імпульсний поршневий клапан нового покоління, розроблений на основі електромагнітного імпульсного клапана діафрагми та поршневого механізму. Це значно покращує роботу імпульсних струменів, не займає багато місця та спрощує проектування системи струменів.
Робоча камера Optipow135 відрізняється від традиційних мембранних клапанів, оскільки в ній немає вразливих частин, таких як гумові діафрагми та пружини тиску. Замість нього використовується поршень з високоміцних матеріалів, завдяки чому електромагнітний імпульсний поршневий клапан служить набагато довше.

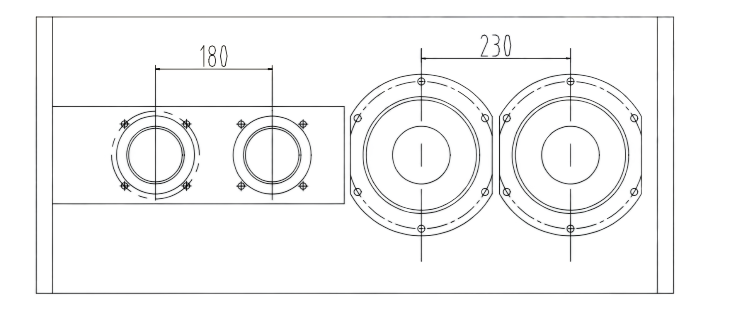

малюнок 1
Примітка. Відстань для установки Optipow105 і Optipow135 становить 180 мм (мінімум 160 мм).
| Специфікація Пункт |
Подробиці |
| Модель NO. |
OPTIPOW 135 |
| Будова клапана |
Будова поршня |
| Джерело живлення |
Електромагнітний клапан |
| Використання |
Очищення від пилу |
| Стандартний |
DIN |
| застосування |
Промислове використання |
| Використовується для |
Пиловий фільтр |
| Торгова марка |
OPTIPOW |
| Специфікація |
4" |
| Розрахунковий статичний тиск |
15 бар (1500 кПа) |
| Розрахункова температура |
100 °C |
| Робочий тиск |
< 6 бар |
| Зміна робочого тиску |
3 такти необмежена кількість |
| Робоча температура |
50 °C |
① Заповніть різьблення стрічкою PTFE або герметиком для різьби для затягування та ущільнення. Сполучна поверхня повітряного колектора повинна бути плоскою. Переконайтеся, що сполучна поверхня рівна, пряма та гладка, щоб гарантувати її герметизацію.
② Встановіть фільтр і регулятор тиску на впускну трубу повітряного колектора та дренажний клапан у нижній частині повітряного колектора, щоб забезпечити відсутність накопиченої води в колекторі та щоб стиснене повітря було сухим і чистим.
③ Торцева поверхня для установки повітряного резервуара повинна бути оброблена відповідно до схеми обробки повітряного резервуара. Суворо дотримуйтеся вимог щодо чистоти поверхні установки повітряного резервуара.
④ Перед встановленням клапана переконайтеся, що внутрішня і зовнішня сторони повітряного резервуару та вентиляційної труби чисті та вільні від частинок сміття.

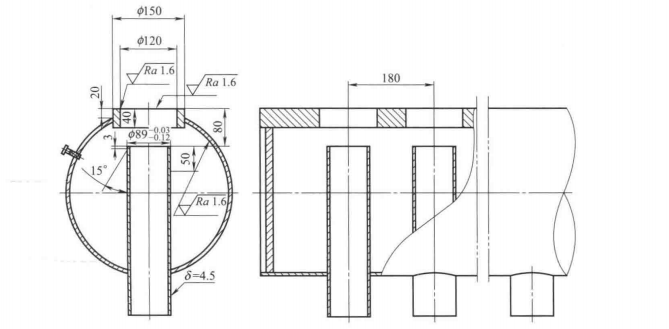

⑤ Зверніться до Малюнку 2 для схеми обробки з’єднання повітряного колектора.
