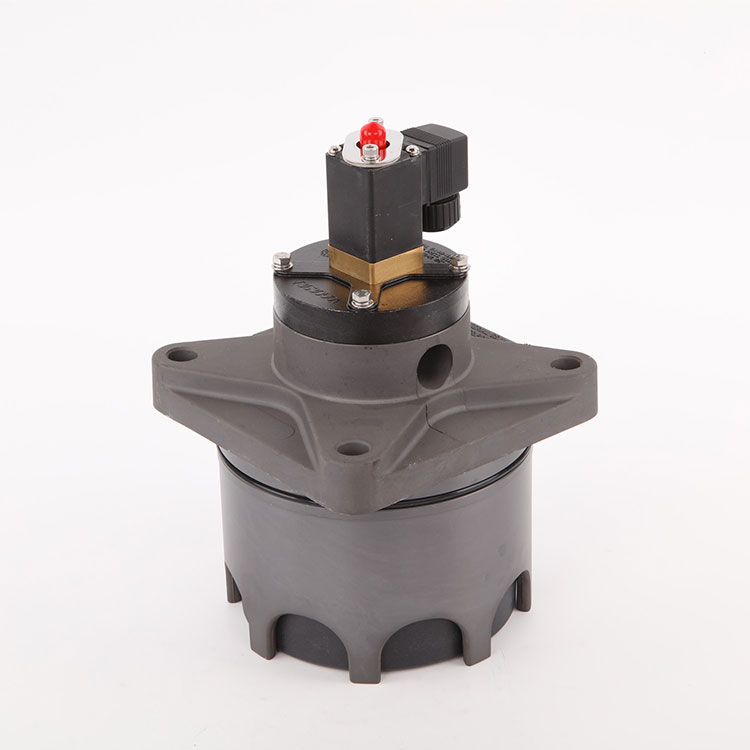

Клапан очищення поршневого імпульсного тканинного фільтра

Qingdao Star Machine — це фабрика з виробництва очисних клапанів поршневих імпульсних тканинних фільтрів, а ми — підприємство, орієнтоване на технологічні інновації, яке об’єднує дослідження, розробку, виробництво та продаж продукції. Наша продукція Piston Pulse Fabric Cleaning Valve продається в понад 40 країнах світу та має широку базу клієнтів.

Клапан очищення поршневого імпульсного тканинного фільтра є «перемикачем» стисненого повітря системи видалення та видування пилу з імпульсного мішка. Під керуванням вихідного сигналу приладу керування імпульсним струменем фільтруючі пакети розпилюються ряд за рядом, щоб видалити пил і підтримувати опір пилозбірника в межах заданого діапазону, щоб забезпечити продуктивність обробки та ефективність видалення пилу пиловловлювача.

Параметр продукту (специфікація)

Особливості продукту та застосування

ФУНКЦІЯ

Об’єм А з’єднаний з резервуаром під тиском через проріз між клапанною камерою та плунжером. В об’ємі А такий же тиск, як і в баку під тиском.
Завдяки більшій герметичній поверхні плунжера в об’ємі А, плунжер притискається до імпульсної трубки та ущільнює резервуар тиску та імпульсну трубку.
Об’єм B через електромагнітний клапан під’єднується до пілотного повітря. Площа більша з боку пілотного повітря, тому пілотна мембрана притискається до верхньої частини корпусу клапана та закриває об’єм A від навколишнього середовища.

відкриття
Коли починається очищення, електромагнітний клапан закриває з’єднання (a) і відкриває до навколишнього середовища (b), що означає, що об’єм B відкачується.
Мембрана притискається вгору (c), і об’єм А відкачується через 2 порти на зовнішній стороні корпусу клапана.
Плунжер швидко рухається вгору завдяки різниці тиску над ним.
Стиснене повітря в напірному резервуарі випускається через імпульсну трубу як імпульс і далі в ряд фільтрувальних мішків.

Закриття
Соленоїд закритий для навколишнього середовища та відкритий для пілотного повітря.
Пілотна мембрана притиснута до сидіння.
Тиск над плунжером буде вирівняно з тиском у резервуарі через проріз між плунжером і конем, і плунжер рухається вниз до імпульсної труби та завершує очисний імпульс.
Час для послідовності (початок відкриття до закритого клапана) залежить від вимог процесу, тобто об’єму імпульсного повітря на імпульс і гарантії викидів.

Виробничий процес

У Qingdao Star Machine ми розуміємо важливість очисного клапана поршневого імпульсного тканинного фільтра для таких галузей, як електростанції, цементні заводи, скляні заводи та металургійна обробка. Ось чому ми пропонуємо цей продукт, щоб перевершити очікування та відповідати унікальним вимогам цих підприємств із високим рівнем забруднення пилом. Вибираючи наші клапани для видалення пилу, ви отримаєте вищу ефективність, нижчі витрати на обслуговування та вищу прибутковість. Комплексна система післяпродажного обслуговування вирішить ваші проблеми з використанням.
