Пілотний клапан RCA3D2

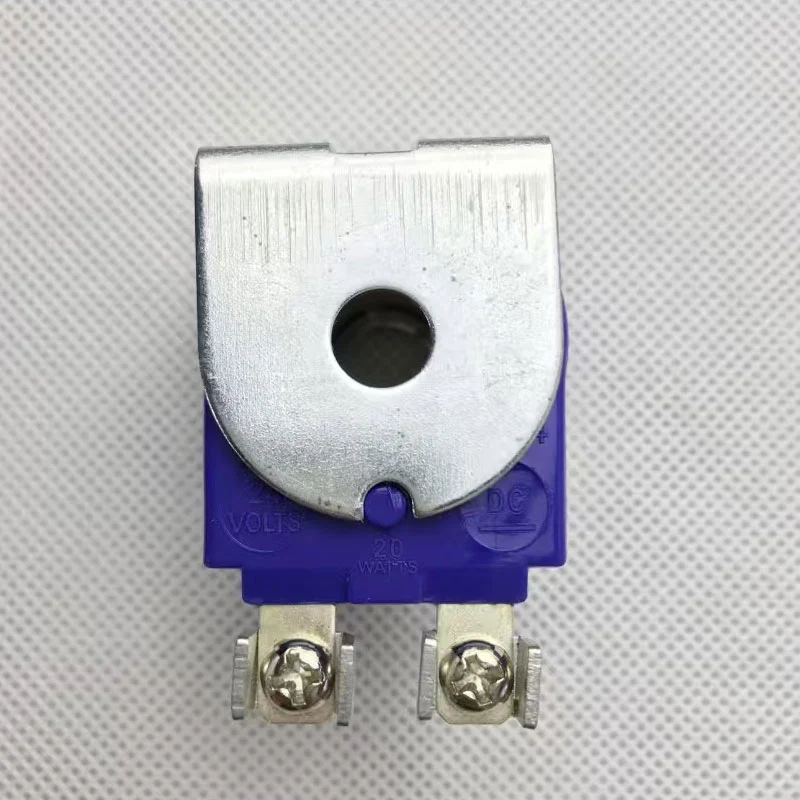

Пілотний клапан RCA3D2 також відомий як соленоїдна котушка серії Q, пілотний клапан підходить для всіх імпульсних клапанів типу Goyen, імпульсних клапанів серії RCA3D та коробки імпульсних клапана.

Надіслати запит

Опис продукту

Обсяг застосування

Пілотний клапан RCA3D2 підходить для всіх пневматичних імпульсних клапанів Goyen Pneumatic Control і сумісний з різними системами видалення пульсу в умовах Goyen. Це гарантує, що воно може стабільно діяти в суворих умовах.

Інструкції з встановлення пілотного клапана RCA3D2

1. Вимоги до встановлення отвору: отвори для встановлення свердла з діаметром Ф19.3 - 19,4 мм на встановленій пластині пілотного клапана.

2. Товщина встановлення пластини: Товщина сталевої пластини встановлення повинна перевищувати 1,5 мм для забезпечення міцності на встановлення.

3. Герметизація та збори:

а. Перед тим, як затягувати гайки, переконайтеся, що ущільнювальне кільце належним чином встановлено, щоб гарантувати продуктивність ущільнення.

B. Рекомендується зібрати електромагнітну котушку на пілотний клапан перед встановленням пілотного клапана для підвищення ефективності встановлення.

4. Вимоги до напруги: Для забезпечення нормальної роботи імпульсного клапана вхідна напруга соленоїдного клапана повинна підтримуватися в межах від -10% до +15% напруги котушки.

Технічні характеристики матеріалу RCA3D2

Частини	Матеріал
Тіло клапана	Алюмінієвий сплав, що склався
Штовхнути	304 нержавіюча сталь
Арматура	Нержавіюча сталь 430FR
Герметичне кільце	Нітрил (нітрилова гума)
Горіх	Оцинкована вуглецева сталь
Гвинт	302 нержавіюча сталь
Затискач	Вуглецева сталь (механічно натиснута)

Робочі параметри

• Рекомендована ширина імпульсу: 50–500 мс

• Рекомендований інтервал імпульсу: 1 хвилина або більше

Параметри продуктивності продукту

Показники ефективності	Деталі параметра
Коефіцієнт	CV ＝ 0,32
Максимальний робочий тиск	860 кПа
Мінімальний робочий тиск	0 KPA
Мінімальна робоча температура	-40 ℃
Максимальна робоча температура	82 ℃
Застосовний газ	Середнє повітря або інертний газ

Деталі моделі замовлення продукту

Розмір порту моделі	Тип нитки	Розмір вихлопних портів
RCA3D0	1/8 ”	3,2 мм
RCA3D1	1/8 "BSPP	3,2 мм

Робочі параметри

Технічні характеристики моделі: зверніться до k-параметрів у електромагнітному аркуші даних Q-типу електромагнітної котушки та виберіть конкретну модель на основі вимог напруги.

Приклад:

• RCA3D0 - 300 = 1/8 "вхідного порту NPT, напруга 200/240VAC, з блоком DIN.

• RCA3D1 - 336 = 1/8 "вхідного порту BSPP, напруга 24В постійного струму, з гвинтовою проводкою (підходить для електромагнітних складів).

Частини технічного обслуговування

• K0380: Включає нітрилі ущільнювачі ущільнювачі, арматура, пружини та штовхач.

• K0384: Включає ущільнення матеріалу Viton та всі компоненти з K0380.

• Вага: RCA3D0, RCA3D1 (без котушки) становить 0,174 кг
