Через стіновий роз'ємний роз'єм

Через стіновий роз'ємний роз'єм використовується для підключення виходу імпульсного клапана та коробки пилу, щоб уникнути пошкодження стіни коробки зварюванням. SMCC зобов’язується до індустрії аксесуарів для запилених колекціонерів, забезпечують різні типи перегородки та імпульсні реактивні клапани імпульсного реактивного пакету.

Надіслати запит

Опис продукту

Через стінові перегородки Технічні характеристики:

- Робочий тиск: 0 - 0,6 МПа

- Робочий середовище: чистий, сухий, некорозійний стислий газ

-Товщина стіни: підходить для стін перегородки товщиною 2-6 мм та коробки розподілу повітря 4-12 мм

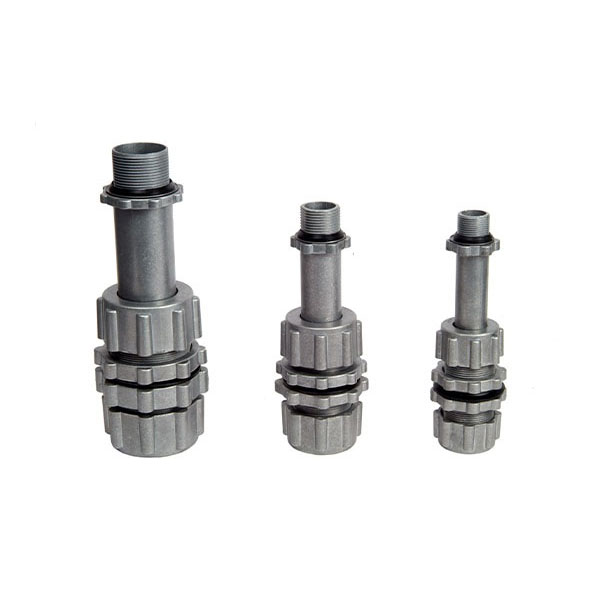

- Довжина з'єднання: коливається від 180 до 300 мм, регулюється, щоб відповідати розміру коробки розподілу повітря

-Температура джерела повітря: працює при температурі від -10 до 100 ° C (до 220 ° C з високотемпературним ущільнювальним кільцем)

Через функцію роз'єму стіни

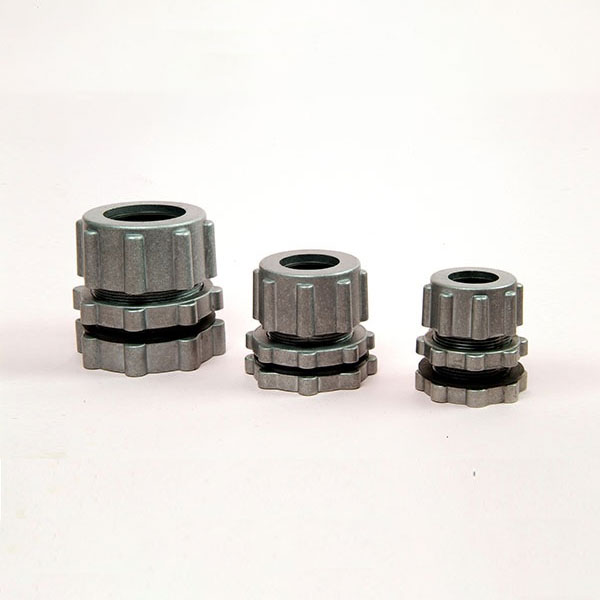

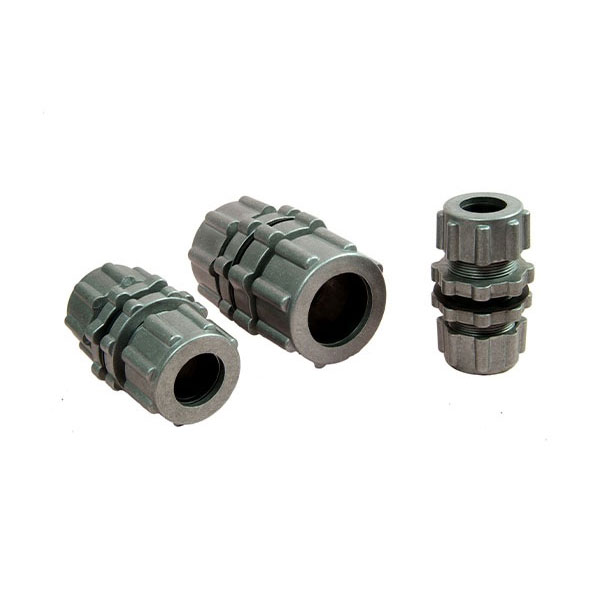

1. Подвійні типи головки призначені для з’єднання двох ударів з обох боків.

2. Через стіновий роз'ємний роз'єм зручно для встановлення, оскільки немає потреби в зваренні або різьбові труби. Просто підключіться безпосередньо за двома стисненнями.

3. Менш чутливий до удару трубки в системі.

4. 1 дюйм, 1,5 дюйма та 2 дюймові розміри порту як для роз'єму з перегородкою з подвійною головкою, так і одноразової перегородки

Метод встановлення

Перед встановленням роз'єму через стінку стіни зробіть отвір у стіні пилозбірника або коробки розподілу повітря. Діаметр отвору повинен відповідати вимогам. Якщо діаметр отвору занадто малий, він легко пошкодить нитки на стіновій трубі, і якщо вона занадто мала, це вплине на ущільнювач і розташування.

Правильно встановіть різні деталі на роз'єм. Відсутня або неправильна установка вплине на ефект використання.

Перед встановленням зніміть домішки між нитками і нанесіть герметичну пасту на ділянки, де може виникнути витік газу. Труби, де потрібно вставити ущільнювальні кільця, повинні бути покриті мастилом. Будьте обережні, щоб не пошкодити нитки при затягуванні гайок.
